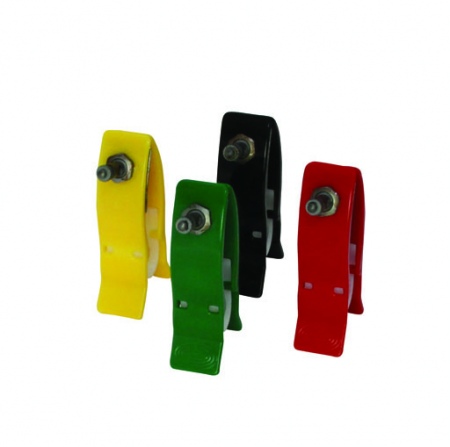

Limb clip electrode - child

Ag/AgCl vs. Nikkel: Miért az ezüst a meghatározó az EKG diagnosztikában?

Az EKG-diagnosztika pontossága nem csupán a készüléken, hanem az elektródák felületi bevonatán is múlik. Bár a nikkel bevonat költséghatékony alternatíva, a professzionális orvosi mérések során az Ag/AgCl (ezüst/ezüst-klorid) bevonat nyújtja a kritikus technológiai előnyt.

1. A "Nem-polarizálódó" interfész ereje

Az EKG mérés során a test ionos jeleit elektronikus jelekké kell alakítani. Az Ag/AgCl elektródák úgynevezett nem-polarizálódó elektródák. Az ezüst-klorid réteg lehetővé teszi a klorid-ionok szabad mozgását a gél és az elektróda között, így a jelátvitel stabil és zajmentes marad.

Ezzel szemben a nikkel bevonat polarizálódik: kondenzátorként viselkedik, ami töltésfelhalmozódást okoz az érintkezési ponton. Ez az alapvonal vándorlásához (baseline drift) és bizonytalan eredményekhez vezet.

2. Fizikai vezetőképesség: 4,4-szeres különbség

Bár az EKG mérésnél az impedancia (ellenállás) a legfontosabb, a puszta anyagi vezetőképesség ($\sigma$) terén az ezüst messze felülmúlja a nikkelt:

•
  Ezüst (Ag): $\approx 6,30 \times 10^7 \, S/m$

•
  Nikkel (Ni): $\approx 1,43 \times 10^7 \, S/m$

Az ezüst vezetőképessége tehát nagyságrendileg 4,4-szer nagyobb, mint a nikkelé, ami precízebb jelrögzítést tesz lehetővé minimális jelveszteség mellett.

3. Gyors felépülés defibrilláció után

Kritikus helyzetben, például egy defibrillátor használata után, az Ag/AgCl elektródák 1-2 másodpercen belül újra stabil jelet adnak. A nikkel elektródák a nagy feszültség hatására "megvakulnak", és percekig tarthat, mire az orvos újra értékelhető EKG-t lát – ez egy újraélesztésnél életmentő különbség.

Gyors összehasonlítás
