Fő jellemzők:

- terheléses EKG elvégzése, ergométerek automatikus vezérlése
- a teljes 12 csatornás görbe tárolása terhelés alatt, ritmuselemzés, eseményszámolás
- EKG vonalzó, mérések a görbén mozgatható markerek segítségével
- az EKG görbe két és háromdimenziós ábrázolása, trendek
- Frank féle vektor-EKG
- nagy mennyiségű EKG és páciensadat jól áttekinthető kezelése, tárolása
- az adatok közötti rendszerezés, válogatás különböző szempontok szerint
- az EKG görbe tetszőleges hosszúságú szakaszának folyamatos mentése
- kapcsolódás kórházi informatikai rendszerekhez (HL7, SCP, DICOM, GDT, stb.)
- működés lokálishálózatban, a szerverre telepített közös adatbázisban egyszerre több felhasználó dolgozhat ( opció)
- EKG monitorozás távoli megfigyelése (TCP/IP). Ez a funkció lehetővé teszi például, hogy az orvosegy másik helyiségből, saját monitorán kövesse a terheléses vizsgálatot.
- világos szerkezetű, felhasználóbarát kezelői felület
- páciensadatok szerkesztése és tárolása
- kapcsolódás háziorvosi szoftverekhez
- felnőttek és gyermekek részére is alkalmas diagnosztizáló modul
- az EKG felvételek gyors és egyszerű továbbítási lehetősége az interneten keresztül

A terheléses rendszer szolgáltatásai:

Mintavételezés a 12 standard + 3 Frank elvezetésben. A Frank elvezetésből 2 és 3 dimenziós vektor EKG rajzolható.

Az EKG-jel a számítógép kijelzőjén jelenik meg, tehát papírhasználat nélkül figyelhető a görbe.

- A Cardiax adatbázis-kezelő rendszere egyidejűleg több millió páciens adatainak és fejenként 1000 EKG felvételnek a nyilvántartására képes, a pácienskartonok és leletek egyszerűen kezelhetők. Lokális hálózatban a szerverre telepített adatbázist egyszerre több munkaállomás használhatja.
- A program automatikus kiértékeléssel és diagnosztizálással is segíti az orvos munkáját.
- A régi és új eltárolt EKG felvételek összehasonlíthatók

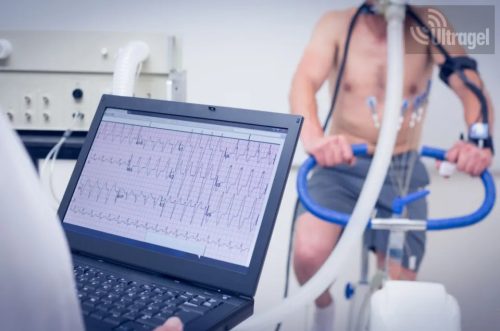

- A Cardiax rendszer a szükséges eszközökkel kibővítve egy terheléses EKG laboratórium szolgáltatásait nyújtja. Automatikusan vezérli a terheléshez használt futópadot. 12 csatornán rögzíti az EKG-t a teljes vizsgálat alatt. Automata vérnyomásmérő készülék csatlakoztatásával a vérnyomásmérések előre programozottan történnek, és a mért értékek automatikusan kerülnek át a programba.
- Beépített szövegszerkesztővel egyéb adatok, megjegyzések tárolhatók és kinyomtathatók.
- Az EKG leletek a számítógéphez csatlakoztatott tetszőleges típusú nyomtatóval, közönséges papírra nyomtathatók.
- Az eltárolt felvételek egy megadott email címre közvetlenül a Cardiax programból egyszerűen elküldhetők/fogadhatók.
- A Cardiax rendszert hordozható számítógépre (laptopra) telepítve olyan hordozható EKG berendezést kapunk, amely teljes mértékben kiválthatja a professzionális hagyományos EKG készülékeket.
- A Cardiax rendszer orvosi adatbázis-kezelő rendszerekhez könnyen illeszthető, azokból meghívható.

CARDIAX – 12 csatornás terheléses EKG rendszer WiFi-vel

️ Általános jellemzők

• Típus: 12 csatornás, diagnosztikai és terheléses EKG rendszer

• Kapcsolat: WiFi alapú vezeték nélküli adatátvitel PC-re

• Felhasználás: nyugalmi és terheléses (ergometria) vizsgálatok

Méréstechnikai paraméterek

• Csatornák száma: 12 standard elvezetés

• Mintavételi frekvencia: 500 – 1000 Hz (beállítástól függően)

• A/D konverzió: 12–16 bit felbontás

• Frekvenciaátvitel: 0,05 – 150 Hz (diagnosztikai sávszélesség)

• Zajszint: < 30 µV RMS

• CMRR (Common Mode Rejection): ≥ 100 dB

• Betegbiztonság: BF típusú alkalmazott rész, defibrillációs védelemmel

Kommunikáció és kapcsolat

• Adattovábbítás: beépített WiFi modul (IEEE 802.11 b/g/n)

• Biztonság: WPA2 titkosítás, stabil adatkapcsolat

• Hatótávolság: 10–20 m (standard vizsgálóhelyiségben)

• Valós idejű kijelzés: minden elvezetés folyamatos megjelenítése a PC képernyőjén

Energiaellátás

• Tápellátás: beépített Li-ion akkumulátor

• Üzemidő: kb. 8–10 óra folyamatos működés

• Töltés: USB-C kábellel vagy dokkoló egységen keresztül

Szoftver és analízis

• Szoftver: Cardiax EKG szoftvercsomag (nyugalmi + terheléses modul)

• Funkciók:

  • 12 csatornás hullámformák valós idejű kijelzése

  • Automatikus QRS, PQ, QT, ST elemzés

  • Ritmuszavarok detektálása (AF, PVC, SVES, tachy- és bradycardia)

  • Terheléses vizsgálati protokoll támogatása (Bruce, Balke, saját protokollok)

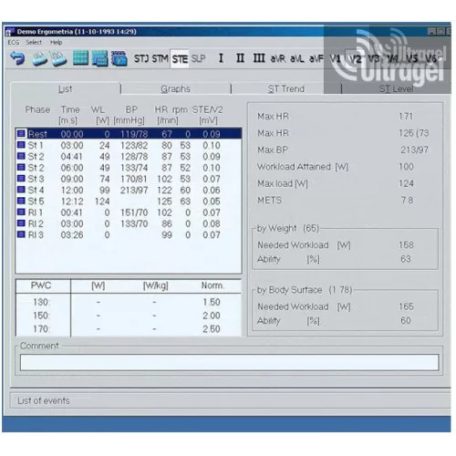

  • Trendgörbék, szívfrekvencia és vérnyomás grafikus megjelenítése

  • Eseményjelölés vizsgálat közben és utólag

  • Automatikus és manuális riport generálás (PDF, nyomtatás)

• Integráció: HL7 kompatibilis → kórházi HIS rendszerbe illeszthető

Ergométer kompatibilitás

• Támogatott eszközök: futópadok, kerékpár-ergométerek

• PC-s vezérlés: terhelés automatikus vezérlése és protokollkövetés a szoftveren keresztül

• Mért paraméterek: EKG + terhelési szint + vérnyomás + szívfrekvencia

Fizikai jellemzők

• Méret (mérőmodul): kb. 120 × 70 × 25 mm

• Súly: ~250 g (akkumulátorral)

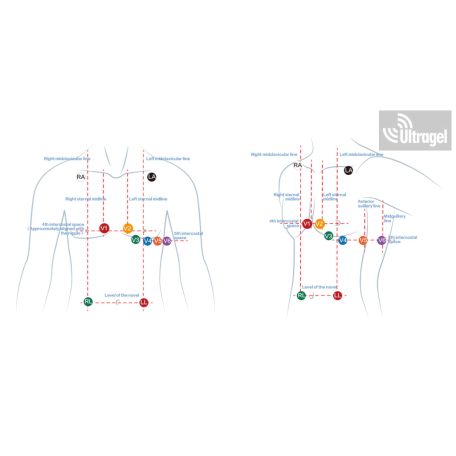

• Elektróda csatlakozás: 10 vezetékes kábel (12 csatorna rögzítéséhez)

• Burkolat: strapabíró ABS műanyag, klinikai környezethez tervezve

Biztonság és minősítések

• Orvostechnikai eszköz besorolás: Class IIa (MDR 2017/745 szerint)

• CE tanúsítás: igen

• Páciensvédelem: defibrillációval szemben védett, BF típusú alkalmazott rész

Összefoglaló előnyök

• Vezeték nélküli WiFi szabadság → kábelmentes, kényelmes vizsgálat

• 12 csatornás diagnosztikai pontosság → teljes értékű EKG elemzés

• Terheléses modul integráció → standard protokollok és ergométer vezérlés

• Professzionális szoftver → valós idejű analízis, trendek, riportok

• Megbízható klinikai minőség → CE tanúsítvánnyal, MDR szerint

Cardiax – a modern kardiológiai diagnosztika új szintje: 12 csatorna, terheléses protokoll, vezeték nélküli szabadság.

Összehasonlítás:

Cardiax 12 csatornás WiFi vs. GE CASE Exercise EKG

Összegzés

• Cardiax 12 csatornás WiFi

  • Előnyök: WiFi adatátvitel → teljes mobilitás és kábelmentesség, kompakt kivitel, rugalmas protokollok, gyors magyar szerviz, kedvezőbb ár.

  • Ideális: szakrendelők, kardiológiai vizsgálatok, sportorvoslás, munkaegészségügy.

• GE CASE Exercise EKG

  • Előnyök: fejlett integráció nagy kórházi hálózatokba (MUSE rendszer), széles ergométer kompatibilitás, részletes ischaemia-analízis.

  • Hátrányok: magasabb ár, drágább fenntartás, fix telepítés, kevésbé mobil.

  • Ideális: nagy kórházi központok, ahol GE ökoszisztéma már be van vezetve.

Ha mobil, rugalmas, költséghatékony megoldás kell → Cardiax.
Ha nagykórházi hálózati integráció a fő szempont → GE CASE.
